科恩科KNKE電動高真空插板閥，electric high vacuum gate valve，是利用螺杆電動推動，密封軸（杆）做軸向運動，推（拉）動 舉(ju) 升機構，帶動驅動體(ti) 沿軸向運動，當定位板運動到止動塊時，密封壓板和支撐板停止軸向 移動，而臥在密封壓板和支撐板球窩內(nei) 的鋼球被驅動體(ti) 推出球窩，從(cong) 而使支撐板和密封壓板 背離驅動體(ti) ，而壓向閥門法蘭(lan) 的支撐麵和密封麵，當鋼球完全離開球窩而位於(yu) 支撐板和密封 壓板的平麵上時，壓緊力達到最大，閥門被完全關(guan) 閉，當驅動體(ti) 被拉動向後運動時，由於(yu) 密封 壓板和支撐板與(yu) 法蘭(lan) 麵間摩擦力很大，鋼球被驅動體(ti) 拉回球窩，密封壓板和支撐板在中心彈 簧的作用下，壓向驅動體(ti) ，隨驅動體(ti) 一同向後運動，離開法蘭(lan) 孔口，使閥門完全打開。

電動高真空插板閥適用的工作介質為(wei) 潔淨的空氣及非腐蝕性氣體(ti) 。

electric ultra-high vacuum gate valve uses electric device to drive the stem, moving valve disc up and down to make the valve opened or closed. It is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. With signal feedback device.

進口氣動高真空插板閥性能規格型號參數

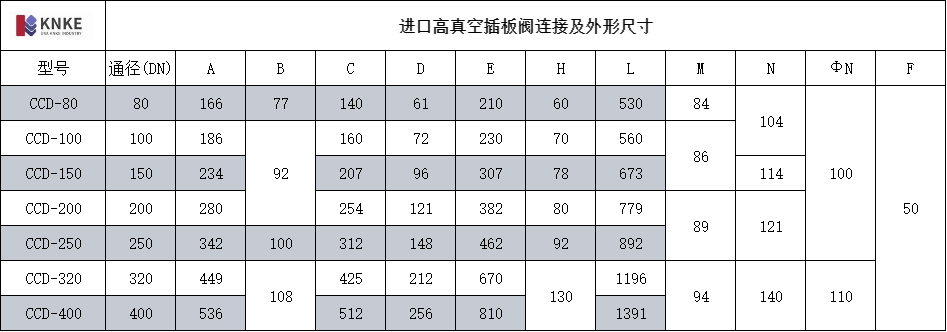

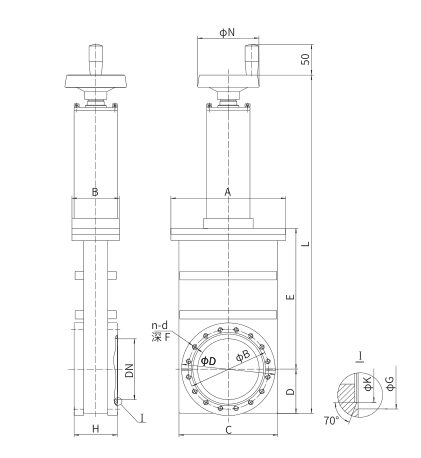

進口氣動高真空插板閥連接及外形尺寸
