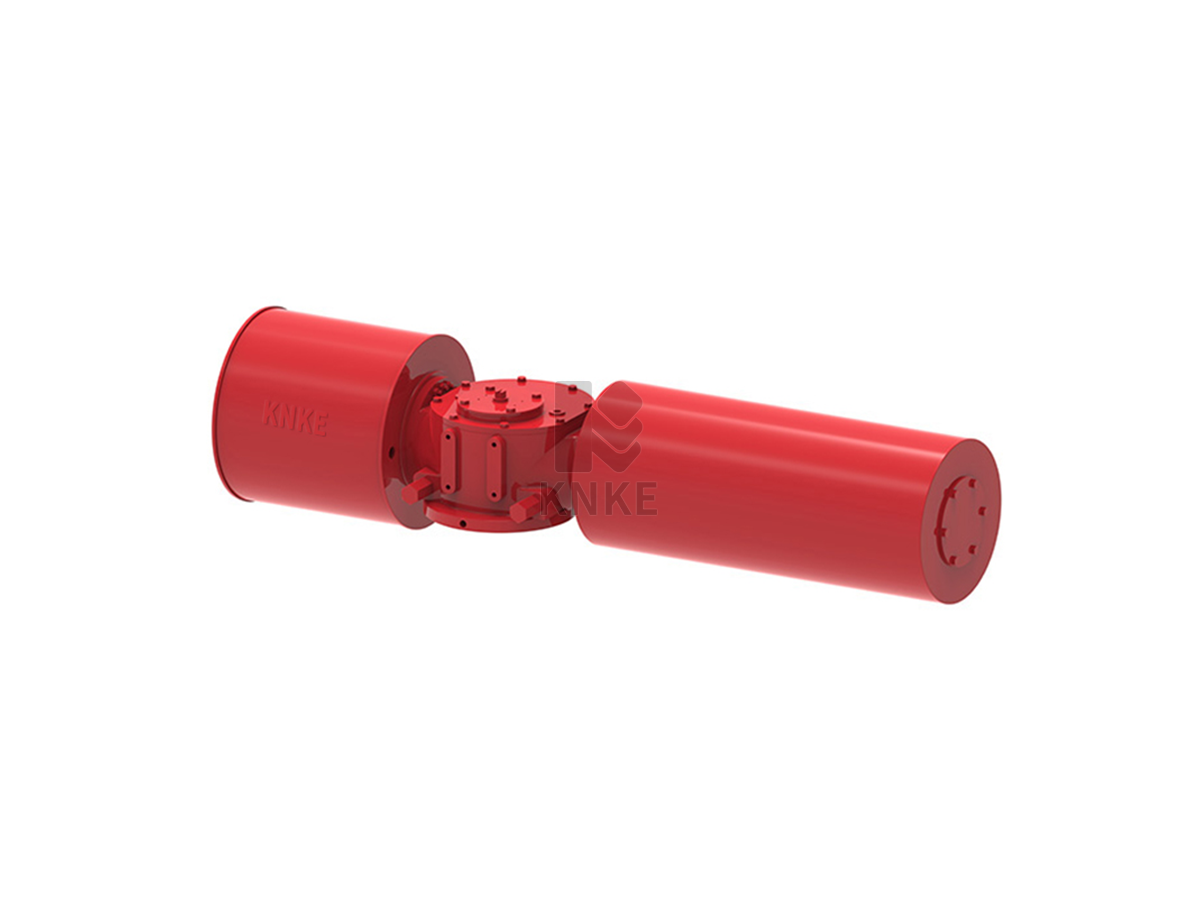

撥叉式氣動執行器，Fork type pneumatic actuator，也叫撥叉式氣動頭，撥叉式氣動執行機構，是一種程活塞式執行機構，適用90°轉角的閥門（如球閥、蝶閥、旋塞閥）的開關(guan) 切斷或計量控製，尤其適用於(yu) 要求大扭矩的大口徑閥門。壓縮空氣進入氣缸，推動活塞作直線運動，活塞通利用活塞銷與(yu) 撥叉U型槽設計將活塞的直線運動轉為(wei) 撥叉的旋轉運動，撥叉旋轉帶動輸出軸轉動，從(cong) 而實現對閥門的控製。

執行器具有靈活的模塊化組合設計，氣動模塊、液壓模塊、手動模塊可根據現場情況任意選擇、更替。分單作用、雙作用兩(liang) 種作用形式，適用於(yu) 蝶閥、球閥、旋塞閥等做90°角行程的閥門控製。

進口撥叉式氣動執行器產品功能

1.模塊化設計

撥叉式執行器采用了模塊化設計。中間箱體(ti) 有8個(ge) 規格，氣缸或者液壓缸可以單麵安裝也可以雙麵安裝。需要緊急切斷的工況，可以在箱體(ti) 一側(ce) 安裝一個(ge) 彈簧複位模塊。模塊化設計的部件具有可替換，可倉(cang) 儲(chu) 等特性，可以滿足較短的供貨周期。

2.手動功能

獨立的側(ce) 向手動裝置是閥門或者執行器非常重要的一個(ge) 部件。我們(men) 有各種手動方式滿足不同的需求。手動方式有絲(si) 杠、齒輪離合式齒輪、液壓手動等方案。

3.產(chan) 品拓展

可以提供多種驅動方式的閥門執行器，包括低氣壓，高氣壓氣動、液動和氣液聯動等。

4.傳(chuan) 動效率高

經過精磨的活塞杆、導向杆以及自潤滑的軸承保證

最大限度地將輸入的動力傳(chuan) 遞給閥門，大大提高傳(chuan)

動效率，同時使得活塞杆的徑向載荷最小。

5.高強度，精小型設計

全天候防護性中心箱體(ti) 模塊采用球鐵材質，確保了足夠的強度 活塞式及傳(chuan) 動撥又式提供了最佳的扭矩輸出特性。

6.各種控製方案

氣動控製係統是任何閥門和執行器的一個(ge) 重要組成部分。在氣路控製方麵具有豐(feng) 富的經驗，滿足客戶有關(guan) 開關(guan) 、調節和緊急切斷等各方麵的要求。氣路係統可以安裝在一個(ge) 麵板上或者控製箱內(nei) ，可以安裝在執行器上或者單獨放置。

進口撥叉式氣動執行器結構特點

1.附件標準安裝

撥叉式係列型號驅動軸的輸出附件接口全部相同，符合NAMUR標準。

所有NAMUR標準的附件均可快速方便連接安裝。

2.自潤滑軸承

采用低摩擦、長壽命複合材料，避免了金屬與(yu) 金屬的直接接觸，維修更換簡單方便。

3.防水保護

符合IP66和IP67防護標準，各零部件的連接處均配有O型圈，能有效防止水分進入殼體(ti) 內(nei) 部，經受短時間浸水，用戶根據場合需要進行選擇。各種材質橡膠密封圈及PFA包覆密封圈滿足各種工況使用。

雙O形密封圈及導向環設計，確保氣缸模塊的穩定性及可靠性。

4.導杆滑塊裝置

以導杆做為(wei) 支撐，滑塊滑動時推動撥叉轉動輸出軸工作平穩，此設計主要有效縮減尺寸及重量。球麵杆萬(wan) 向調節機構:即使彈簧軸和活塞軸的軸心線不對準的情況下，也能夠通過球麵杆自動調整。

5.彈簧模塊

帶有特殊的鎖緊螺母能夠彈簧震動時鬆動或脫落。

預裝式彈簧模塊，消除了意外釋放的彈力，解除了潛在的危險防止失誤操作。該模塊為(wei) 創新設計，安全，方便拆卸及安裝。利用彈簧空間，可以將手動控製液壓缸，巧妙內(nei) 藏。

6.閥門安裝

底部與(yu) 閥門連接法蘭(lan) 的尺寸符合ISO 5211標準。

7.傳(chuan) 動箱模塊

撥叉式係列執行器可以提供G和GF兩(liang) 種傳(chuan) 動箱模塊。G傳(chuan) 動箱能夠提供起點和終點相同的輸出力矩，更符合類似球閥的力矩需求。GF傳(chuan) 動箱能夠提供更大的起始輸出扭矩，更符合類似蝶閥的力矩需求。

8.內(nei) 置拉杆

更加體(ti) 現整體(ti) 性，拉杆不會(hui) 腐蝕，使用壽命更長，而且還對活塞

起了定位導向作用。

9.機械限位

兩(liang) 個(ge) 獨立的行程調節螺釘可以進行方便精確土5°的調節開、關(guan) 位置。
